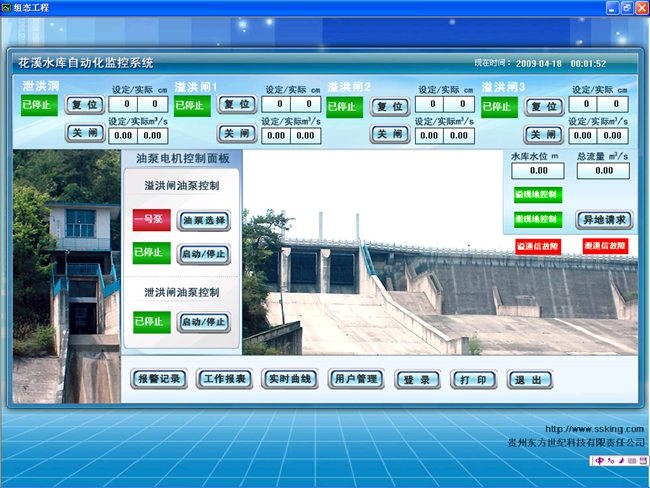

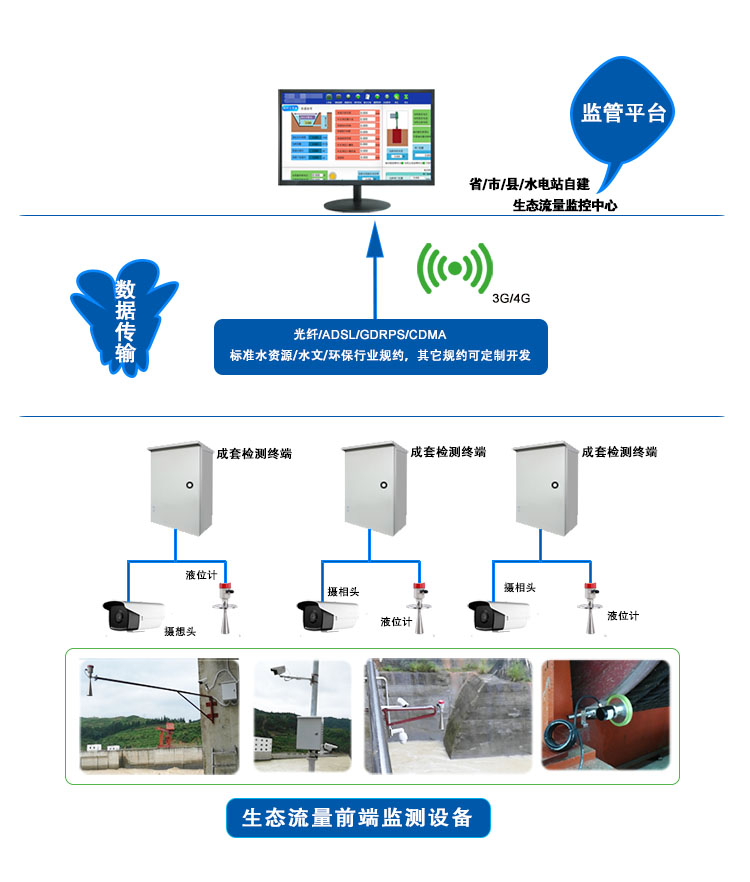

设计思路 系统采用了分散控制、集中监测的集成化设计思路,采用PLC作为现场采集及控制的平台,上位机集中控制与数据管理、同水务局防汛抗旱指挥部远控操作监控相结合的控制方式,形成一个完整的采集、控制及管理的计算机控制网络。 系统采用RS485/ETH总线实现现地监控系统与闸门现场控制单元通信,向各现场控制单元发送指令,并接受从现场控制单元上传的各种信息;采用网络方式防汛抗旱指挥部远程联网控制(技术上可行,安全上需慎重)。 系统现地单元采用变频器PID方式闭环控制电机,使开关闸速度可调,闸门启动平顺、无抖动、线性度号,闸门开关运行更精确。变频器输出可以让系统更好的融合,能实现软起动,闸门开关运行更精确。 系统运用计算机组态,将系统工作状况、设备运行情况及各种统计数据用图表及文字等多种方式进行分析处理,同时,通过ODBC实现闸门控制系统数据同水情测报开度、流量、水位等共享。 系统根据上游来水流量/水位等数据自动控制景观闸门开启,闸门控制包括开启顺序控制,闸门逻辑分区控制。控制方式分别为按开度控制/按流量控制 主要功能/特点 1、由上位机系统、现地控制柜(PLC)、传感器和其他仪表等设备构成。负责采集、传输系统的各种参量,并对闸控启闭机进行控制。 2、开度、水位、荷重、电参数采集、流量计算等 3、支持TCP、RS485等多种链路,支持OPC、modbus等多种协议 4、水位上下限/开度上下限/瞬时流量的上下限实时/历史报警 5、多系统联动,包括流域内多级闸门联动、同水情系统联动,同电厂其它系统联动等。 6、视频实时监控 应用中要点 1、确保安全为第一要务,在确保设备运行安全可靠的前提下,电气元件设备具备有抗强电磁干扰,PLC控制设备有极强的容错和诊断功能。电气元件设备考虑系统长期连续运行要求和可能遇到的各种工况,设计专用应急处理保护/容错功能。 2、易操作、易维护:操作方便、简捷。充分考虑维护人员检修接线的方便性。 3、标准性:统一操作软硬件界面、接线等,便于系统今后的检修、更换等 闸控系统工程业绩
|
