二、压缩机铜管封口焊机焊接参数采集方案

• 问题点

在压缩机铜管封口焊接产线中，各类设备品牌繁杂、通信协议各异，不同厂商焊机各自采用定制化通信接口与数据帧格式，无法被标准化系统直接识别和采集。从而导致MES/SCADA系统同封口焊接设备之间存在数据壁垒，传统方案难以实现信息贯通，导致焊接参数无法实时监控、质量记录无法自动关联、生产数据无法完整追溯，阻碍产线数字化升级。

• 产品流程：全流程数据贯通，产线透明化升级

1. MES订单下达

MES系统将生产订单下发至触摸屏，网关同步接收订单信息，解析订单状态并通过一路干接点开关量输出控制三色灯信号：绿灯——工单已就绪，可执行封口焊接；红灯/黄灯——前置条件未满足，操作人员一目了然。实现设备与MES/ERP系统数据协同。

2. 扫码枪工件识别

扫码枪采集工件上的产品序列号数据，经网关统一格式转换和边缘处理后，实时传输至触摸屏显示。序列号自动与生产订单、焊接参数进行绑定，为产品全生命周期追溯奠定数据基础。为了使数据绑定的完整性，网关在没收到扫码信息会输出一组干接点开关量用于停机或停线。

3. 焊机参数采集

封口焊机为非标准通信协议，通过协议解析方式网关实现数据采集，网关具体功能有：

-通过配置工具快速适配各类私有/非标准协议；面对全新焊机型号，通过报文分析快速完成对接；

-接口灵活适配：支持2路RS485串口 + 2路以太网（10/100M自适应），满足焊机原有电气接口要求；

-工业级稳定性：宽温宽压设计，适配焊接车间的极端温度变化、电磁干扰及高频振动环境，保障7×24小时连续稳定运行。

4. 焊接参数实时采集展示 +边缘处理

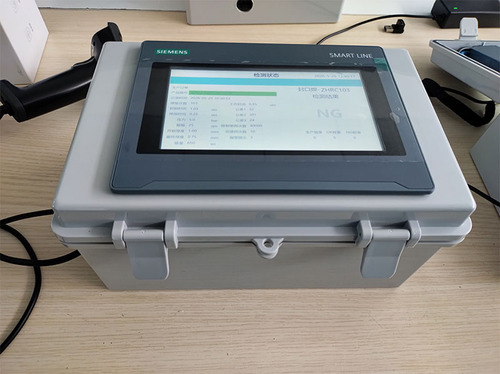

网关实时采集焊机的焊接电压、焊接电流、焊接时间、气体流量等关键工艺参数，并实时推送至触摸屏进行可视化展示。基于预设的工艺阈值，网关在边缘侧完成OK/NG判断，自动记录合格品数、不良品数及详细焊接数据量，无需依赖上层系统即可完成现场质量筛选。

5. 全要素数据绑定

网关将生产订单、产品序列号、焊接参数（含完整焊接数据）、质量判定结果（OK/NG）进行统一汇聚和关联绑定，再通过标准化上行协议（MQTT / HTTP / Modbus TCP / OPC UA 等）推送至MES系统或云端平台，为生产统计、质量追溯、设备绩效分析提供完整、实时、可信的数据基石。

三、方案应用价值：通过全要素数据驱动质量管控升级

非标协议解析：无需更换设备即可实现数据贯通，降低改造门槛

生产透明化 ：订单、工单、焊接参数、质量数据实时可见，产线状态一屏掌控

质量可追溯 ：焊接参数与产品序列号自动绑定，实现全流程质量追溯与责任到机

效率提升 ：边缘层现场判定OK/NG，无需等待上位机反馈，焊接节拍不受影响

部署快捷 ：标准DIN导轨安装 + Web可视化配置

四、使用结果评估

使用前：焊接参数人工记录；质量数据无法关联产品批次；不良品追溯困难；产线设备独立运行，数据不通。

使用后：网关实时采集焊机全部参数，数据自动上传MES/SCADA系统，产线数据贯通率100%，产品品质档案一键追溯，焊接工艺持续优化有据可依。
